天镜韵湖：YunInsar机载双波段干涉SAR系统

合成孔径雷达（SAR）作为一种主动微波遥感系统，能够主动发射微波并接收目标反射的回波，不受光照和天气条件的限制，实现全天时、全天候的快速成像。当SAR技术与无人机平台深度结合，更突破了传统卫星和有人机SAR在时效性、灵活性和成本方面的诸多限制。

YunInsar正是面向这一需求而开发的机载SAR干涉系统，集双波段一体化集成、高精度干涉测量、轻量化无人机适配于一身，旨在为用户提供高效、灵活、高精度的对地观测解决方案。

一、双波段协同：X波段与P波段的组合

机载SAR根据工作波段的差异，可分为短波段（如X波段、C波段）与长波段（如L波段、P波段）。短波段SAR擅长捕捉地表细节；长波段SAR能够穿透植被和地表覆盖层。YunInsar的核心优势在于——将二者合二为一。

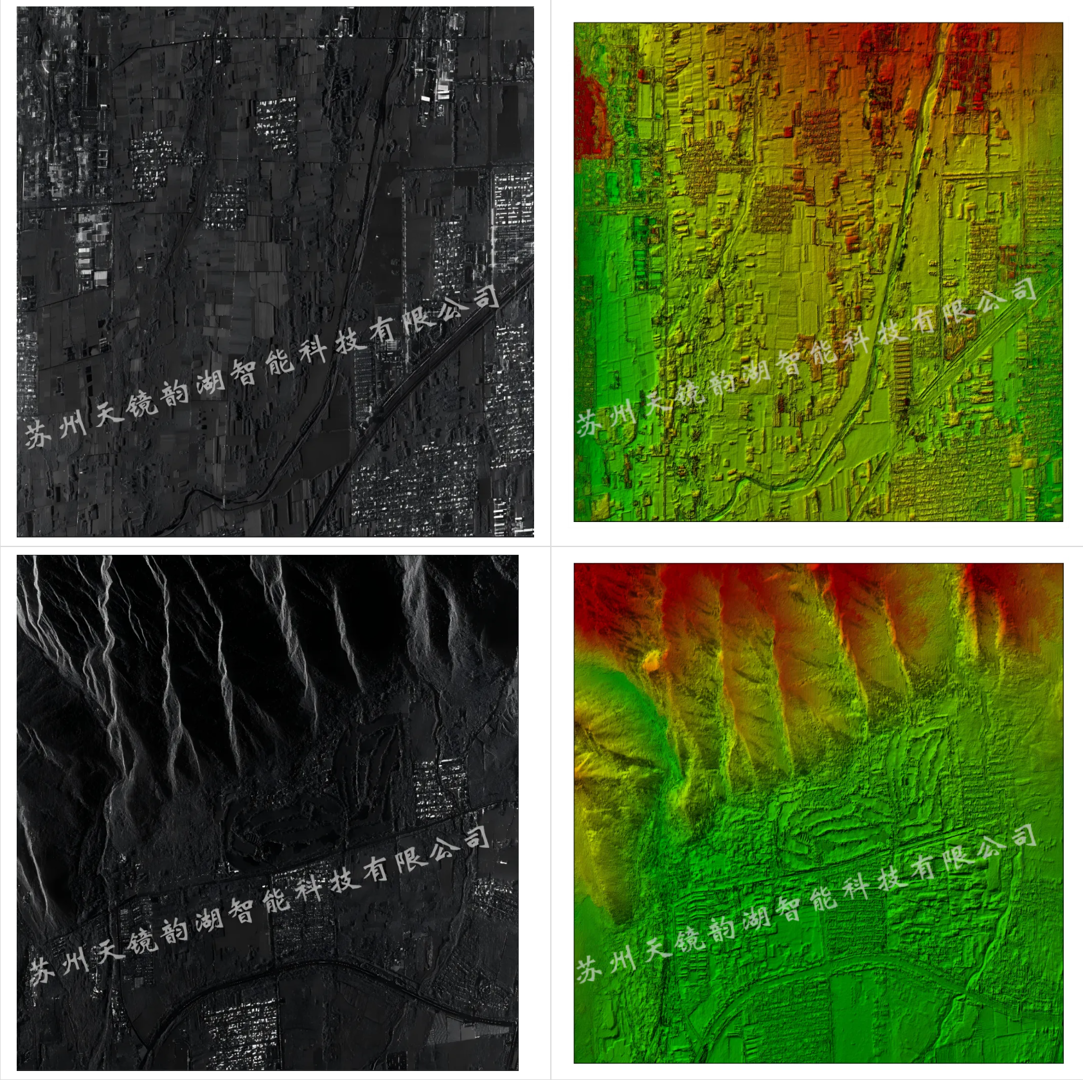

X波段（9.6 GHz） ：波长较短，分辨率极高，负责高分辨率干涉成像，能够获取高精度数字地表模型（DSM），精细捕捉地表建筑物的轮廓、道路边界乃至桥梁伸缩缝等细微结构。

P波段（600 MHz） ：波长较长，穿透能力极强——P波段能够穿透植被冠层、干燥土壤等覆盖物，实现植被下地形提取及全极化分类，让“看不见的地形”得以呈现。

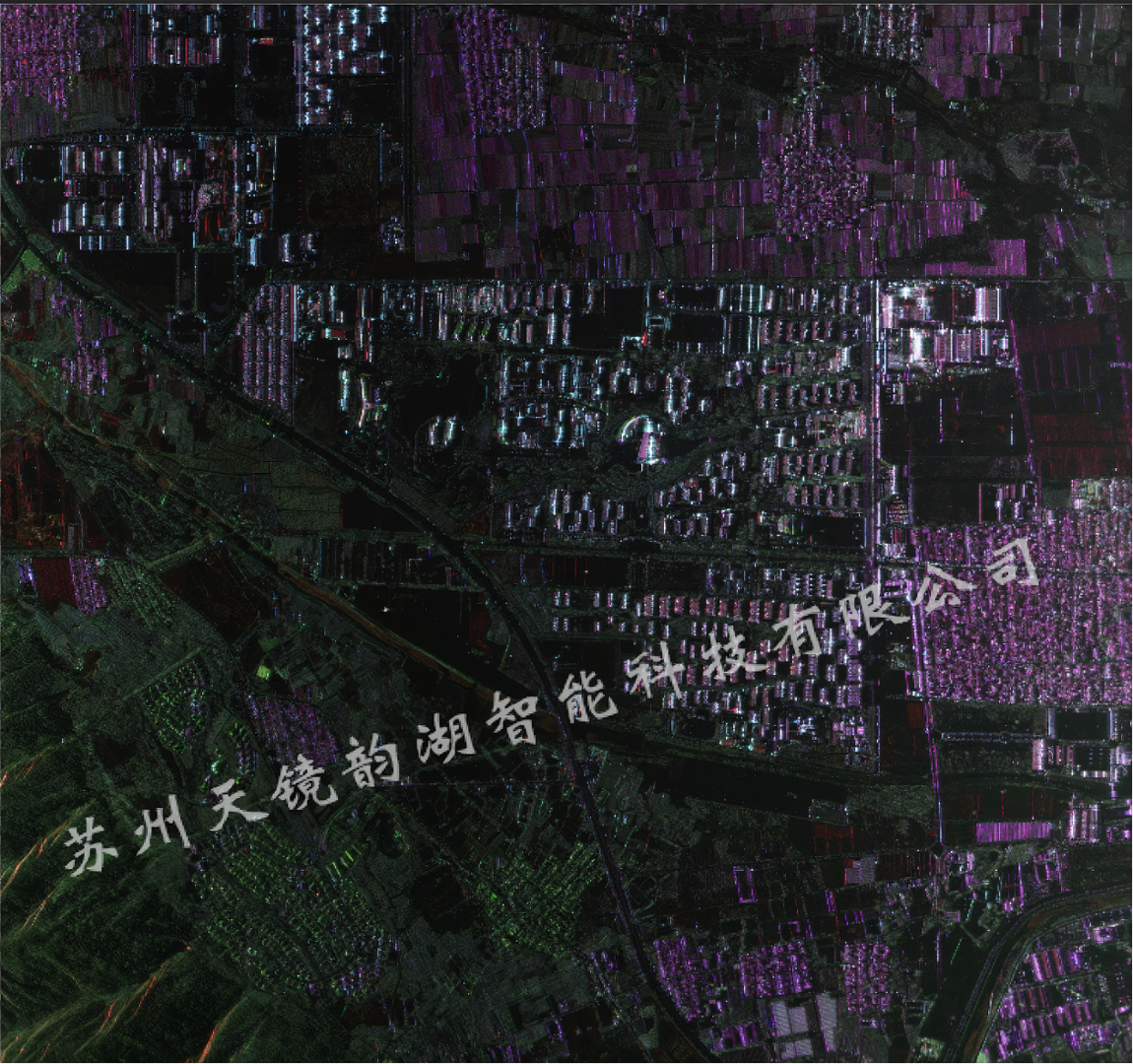

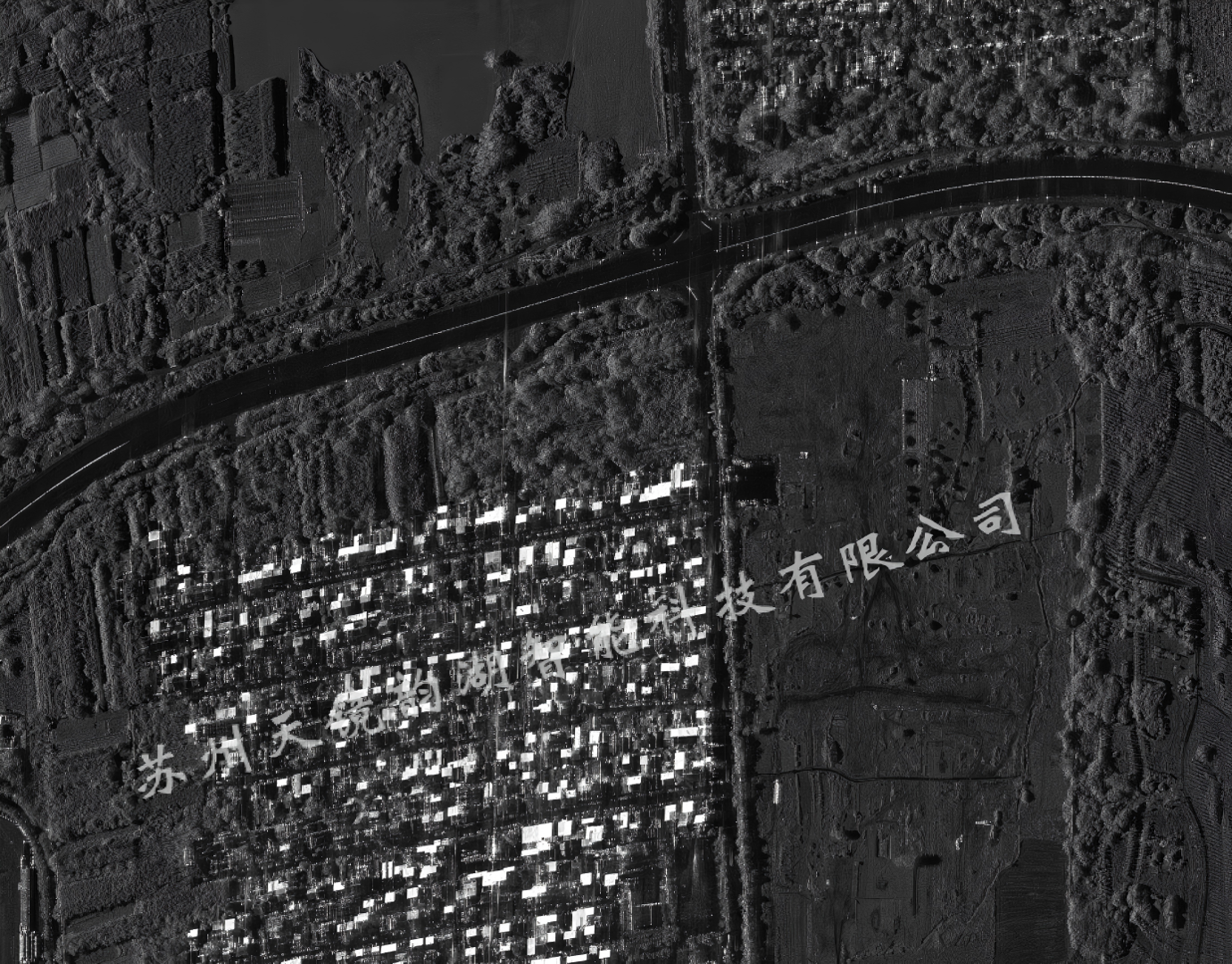

X波段DOM	P波段全极化成像结果

双波段并行工作，使系统在一次飞行中同时获取地表精细结构信息与深层地形信息，在国内外同类系统中具有显著技术优势。

二、四大创新技术

创新一：双波段一体化高密度集成技术

将X波段和P波段两套SAR系统集成于一套轻量化平台，系统总重量控制在≤150 kg，功耗≤3 kW，适配最大作业高度7000 m、飞行速度70~140 m/s的各类无人机平台。模块化设计使射频、数字、天线、电源等模块相互独立，便于维护与升级。

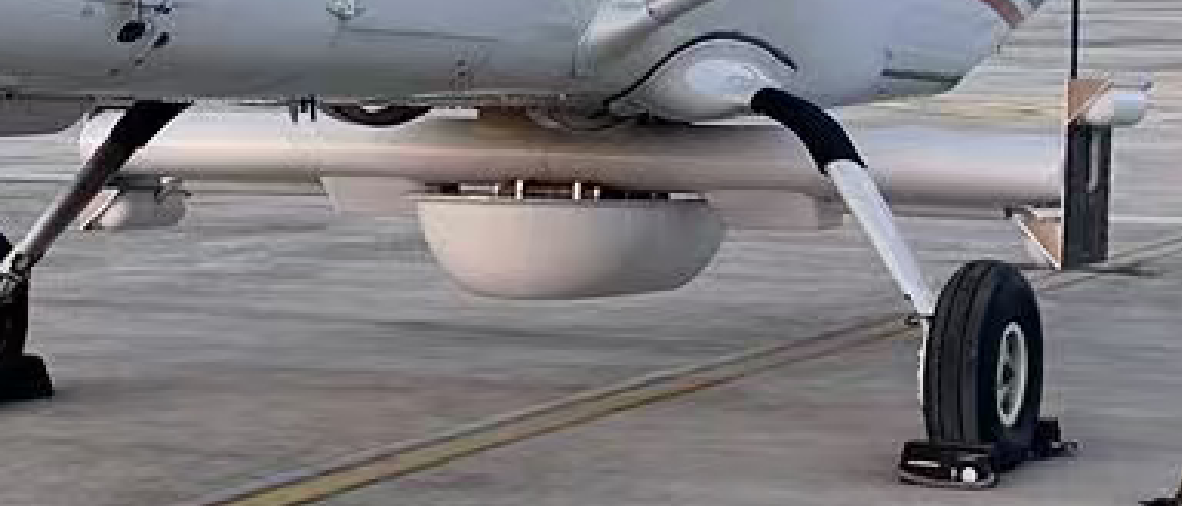

系统集成照片

创新二：长基线交轨干涉天线布局方案

通过优化天线布局与基线设计，保障干涉相位的高相干性，为高程精度优于0.5 m（5000 m航高）提供了硬件基础。

天线布局示意图

创新三：基于回波数据的二级运动补偿算法

无人机平台小而轻，易受气流扰动影响，飞行航迹非线性且不平行。YunInsar通过基于回波数据的二级运动补偿算法，有效消除平台运动误差对成像质量的影响，保障高精度干涉处理。

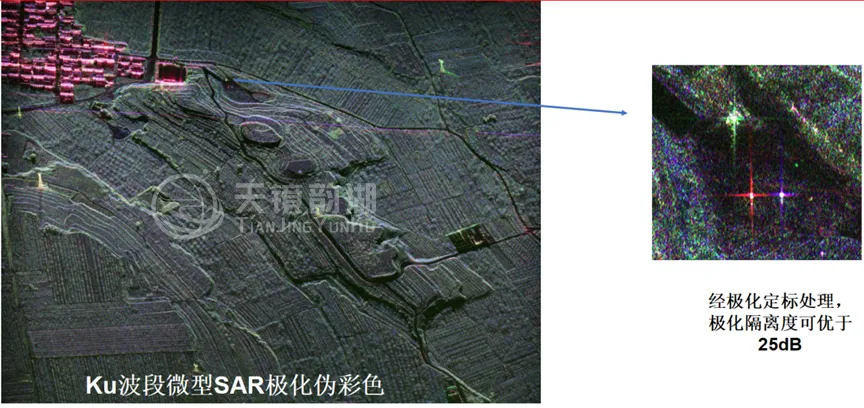

创新四：全极化高精度定标与校准技术

支持全极化数据采集，通过高精度定标与校准，确保多极化信息的准确提取，为地物分类与识别提供可靠数据支撑。

三、核心性能指标：

X波段0.25 m的平面分辨率已达到高分辨率观测水平，能够清晰识别地面精细目标；P波段0.8 m的分辨率在长波段SAR中亦处于领先地位。高程精度优于0.5 m，可满足1:2000至1:10000比例尺的成图规范要求。

四、应用场景

高精度地形测绘：单次飞行即可获取大范围高精度DEM和DSM，特别适用于光学遥感难以覆盖的常年雨雾、云层覆盖区域。

林业与植被区调查：P波段的强穿透能力使其能够穿透植被冠层，获取林下地形信息，为森林蓄积量调查、碳汇估算提供数据支撑。

应急救灾：无人机平台的快速部署能力结合SAR的全天候成像能力，可在灾害发生后第一时间获取灾区影像，为救援决策提供及时信息支撑。

六、成果与展望

YunInsar集X波段的高分辨率与P波段的强穿透力于一身，以轻量化的无人机平台为载体，实现了高精度、高效率、全天候的地形测绘与地表监测能力。实测数据表明，各项核心性能指标均已达到或优于设计要求，系统已具备工程化应用条件。

未来，随着算法的持续优化和飞行试验的深入，YunInsar将为测绘、林业、地质、应急等众多领域提供更强大的技术支撑。
