随着电力行业的发展，输电铁塔的安全性和稳定性对于电力运输的重要性不言而喻，目前大都采用人工巡线，直升机巡线，航空数字摄影巡线等方法保证输电线路的安全，然而输电铁塔有许多位于山区，这些方法都存在无法避免的缺陷；而合成孔径雷达具有监测精度高、监测范围广、全天时全天候等优势，可满足对于电力设施、输电通道及基础设施沉降变形监测、输电线路环境监测等方面的需求。
飞行试验环境
特别适用于我国北方地区因冬季降雪范围广、持续时间长，传统电力巡检手段长期受制于天气和地形条件的情形。针对此类情形，苏州天镜韵湖智能科技有限公司利用两套主力无人机平台——科卫泰X6L-15多旋翼无人机搭载Ku波段SAR，以及大疆M400搭载X波段SAR进行飞行实验，在河北某输电线路区域成功开展了冬季带雪环境下的机载MiniSAR电力巡检作业，完成了对输电线路的高精度扫描与弧垂隐患筛查。
 |
 |

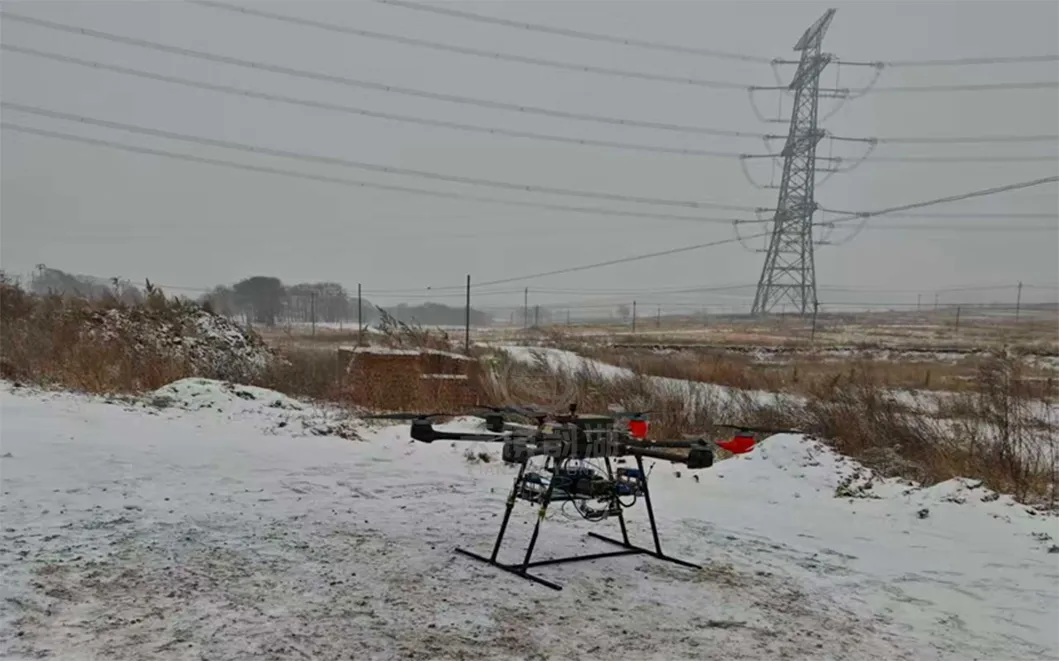

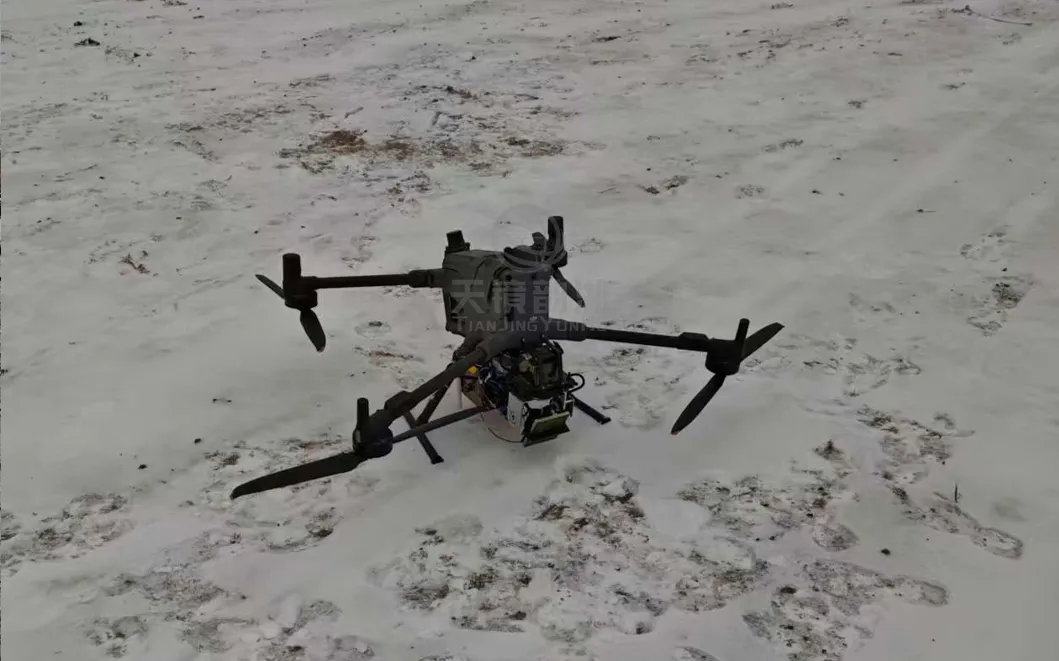

| 科卫泰X6L搭载Ku波段SAR | 大疆M400搭载X波段SAR |
在实际应用中，我们可以根据具体需求和实际情况，制定周期性的监测方案。例如，对于重要的输电铁塔或者地形环境复杂的地区，可以加强监测频次和精度；对于一般的输电铁塔或者地形相对简单的地区，可以适当减少监测频次和精度。这样可以发现潜在的安全隐患和故障模式，提前采取相应的措施进行人工干预和处理。
电力线铁塔设备不同应用场景下，传统技术的局限在于常规人工作业存在周期性采集数据，人工和设备成本较高，同时人工测量也存在各类误差、消极作业等问题。综合考虑，采用多极化SAR雷达数据对输电通道周边植被树木、输电通道及高压输电线等基础设施进行监测，在电网管理单位指导下可节约用于输电通道巡视的人力和物力，提高管理效率，达到区域监测全覆盖，有效保障输电线路安全运行。
2、可实行大范围监测
电力线铁塔设备的构筑物进行高程测量和建筑物三维建模的传统技术针对于大面积范围下多个变电站建模成本较高，通过相比较，SAR雷达数据辅助光学或者红外数据对大面积区域内的多个电力线铁塔设备均可直接完成数据采集，效率高且成本低。
3、无需地表布置传感器设备
输电通道及变电站、高压电塔的各类基础设施沉降监测方面的传统技术局限在于需要布设较多的传感器，传感器的通信供电都需要较高的人工维护成本，同时传感器存在使用寿命较短后期维护成本费用高的缺点。采用SAR雷达技术进行监测，无需地表布置传感器设备，即可完成周期性大范围监测。
 |
 |

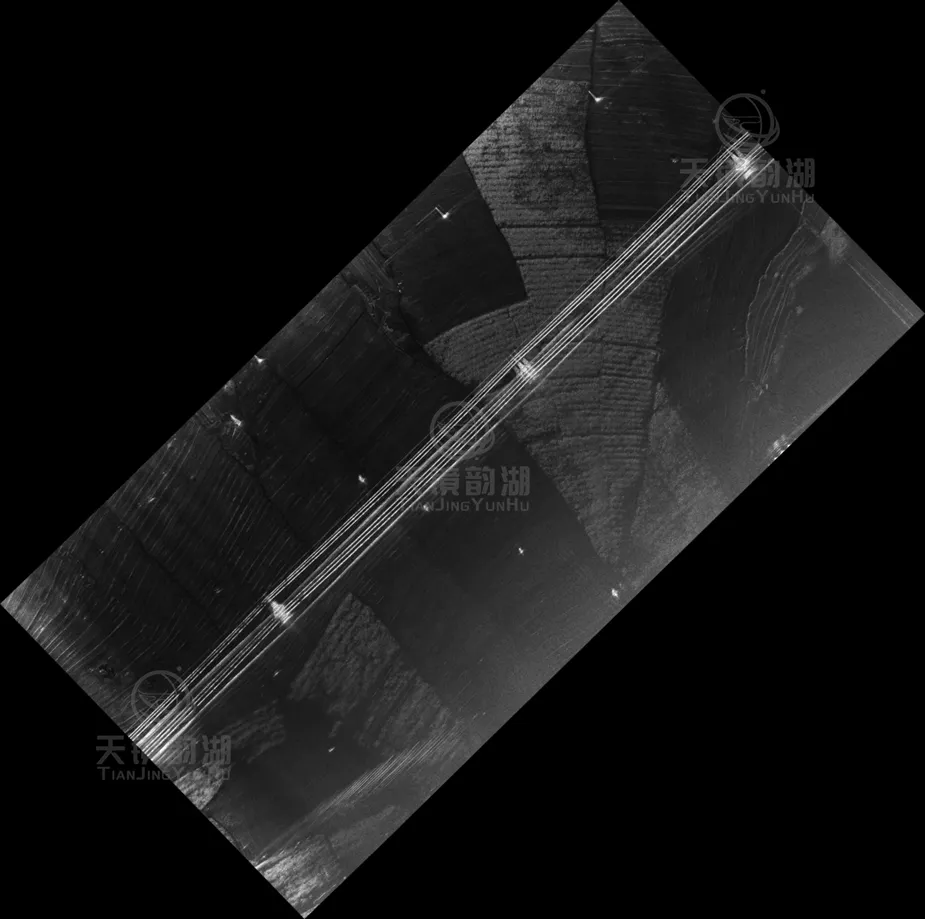

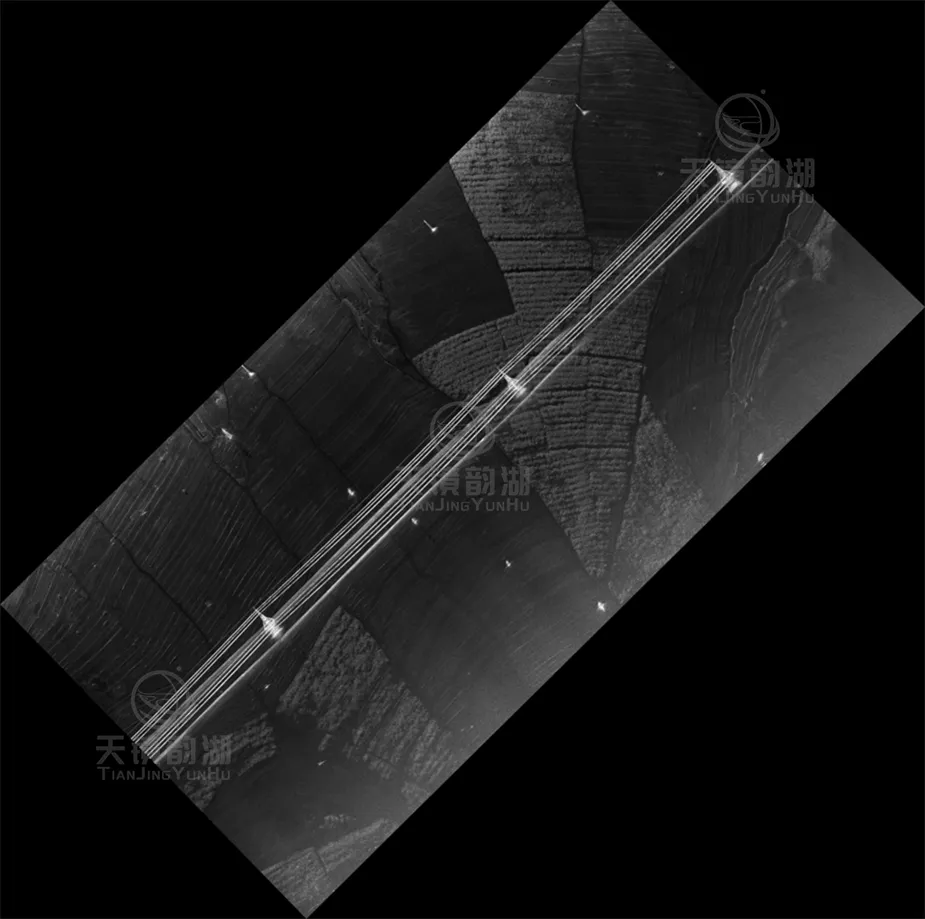

| X波段飞行结果 | Ku波段飞行结果 |
以上是我们在河北某输电线路区域雪天环境下获取的飞行试验结果，从图像中可以看到此次飞行数据质量优异，验证了该技术在极端天气下的可靠性和实用性。无论是Ku波段SAR还是X波段SAR，在降雪天气和低温环境中均稳定工作，获取的雷达影像清晰度均达到预期标准。
河北带雪环境下的电力巡检飞行试验圆满完成，试验人员通过计算分析成功得出电力弧垂结果，再次验证了机载SAR技术在极端天气下无可替代的价值。基于高分辨率SAR图像，可精准识别电力线形态变化（如弧垂偏移、断股）、电塔结构特征（塔基沉降、塔身倾斜）及周边异物侵入（如施工机械、飘挂物），为输电线路安全运维提供高精度的全天候监测数据。

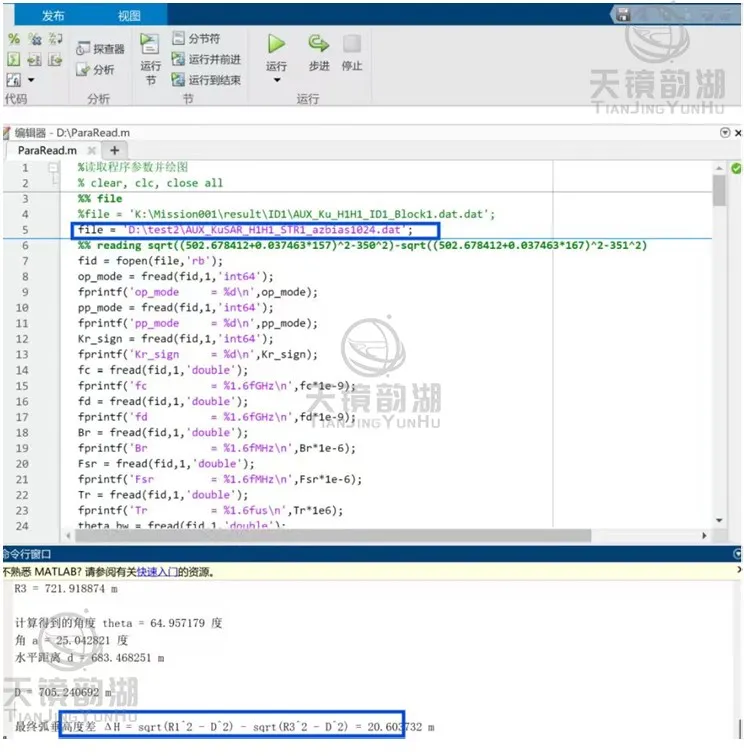

弧垂计算为20.60m，精度为3.2%
SAR可以在任何天气条件下(包括大雾、雨雪或夜晚)，其微波信号依然能够穿透重重遮挡，精准捕捉每一处隐患——把看不见的弧垂变成看得见的数据，把隐形的风险变成可量化的决策依据。低成本、高效率、无需地表布设传感器，机载SAR正以独特的技术优势重新定义电力巡检的边界。未来，我司将持续深耕机载SAR电力巡检技术，有望在电力走廊灾害巡查、覆冰覆雪异物检测、电力设施形变、电线弧变等方面发挥更大的作用！
