天镜韵湖 | SAR 技术在飞机目标检测中的实践与应用

在现代空防体系、机场运营管理及军事侦察领域，飞机目标检测的时效性、准确性与全天候能力至关重要。传统光学检测技术受气象条件（如阴雨、雾霾）与光照环境（如夜间、强光）限制，难以实现对飞机目标的持续监测；而合成孔径雷达（SAR）技术凭借全天候、全天时、高穿透性及远距离探测优势，可在复杂环境下获取飞机目标的高分辨率图像与散射特征，成为飞机目标检测的核心技术手段。当前，随着 SAR 技术向多极化、高分辨率、轻量化方向发展，其在飞机目标检测中的实践应用已覆盖军事机场侦察、民用机场运营监测、低空飞行器管控等场景，通过技术优化与算法创新，有效解决了飞机目标 “难识别、难跟踪、难区分” 的问题，为航空领域安全与效率提升提供了有力支撑

飞机图像

一、SAR图像的主要特性分析

SAR图像具有以下几个重要特性，它们对目标识别有着显著的影响:

相干性：SAR成像过程中利用了雷达波的相干性，即发射波和接收波之间存在固定的相位关系。这种相干性是实现高分辨率成像的关键。

多普勒效应：SAR成像通常伴随着多普勒频移，这是由于目标相对于雷达平台的运动产生的。多普勒效应可以用来提取目标的运动信息。

极化信息：SAR系统能够发射和接收不同极化的电磁波，因此能够获取地面目标的极化特性，提供了比单极化图像更多的信息。

波形特征：SAR图像中的每个像素点包含了反射波的波形信息，这些信息可以用来分析目标的物理特性。

二、SAR技术在飞机目标检测中的应用

（一）应用原理

自从发明飞机以来，飞机的结构形式虽然在不断改进，飞机类型不断增多，但到目前为止，除了极少数特殊形式的飞机之外，大多数固定翼飞机基本构造大体相同，主要可以分为机头、机身、机翼、尾翼和动力装置5大部分。由于合成孔,径雷达对金属材料具有良好的探测性能，飞机在SAR图像中含有丰富的散射信息，如图1所示。

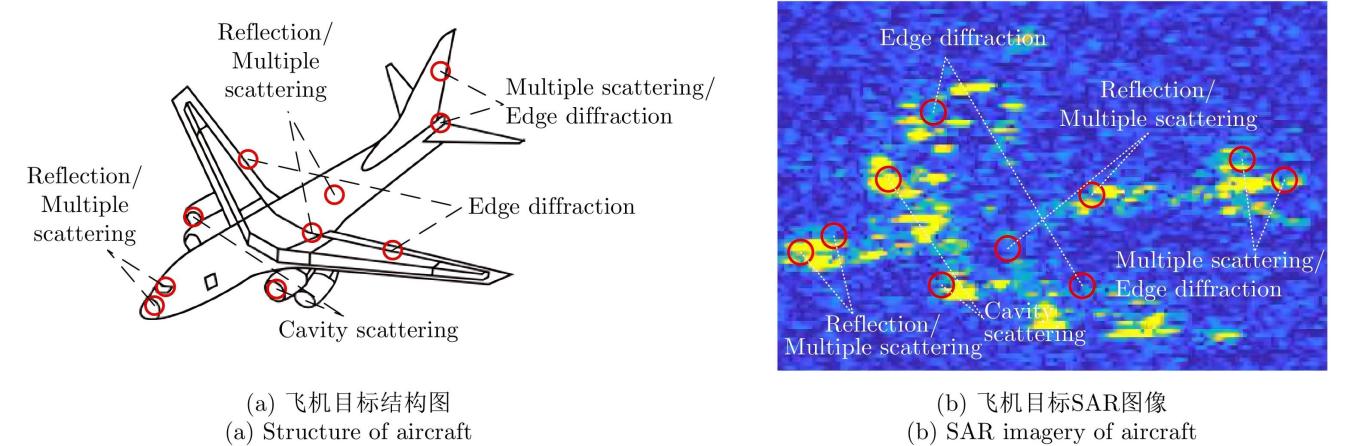

飞机主要部件及散射机制

在高分辨率SAR图像中，由于飞机目标子部件远大于分辨率单元，因此SAR图像中飞机目标的散射信息主要由目标部件散射信息组成。基于飞机目标各部件的散射机制，单极化SAR图像中用于飞机目标检测识别散射信息主要包括目标几何特征、灰度统计特征与纹理特征3大类:

(1)目标几何特征：SAR图像中飞机目标的几何形状是它们特有的标志，可用几何特征对其进行检测识别。比如，SAR图像中飞机目标表现为离散的强散射点的形式，具有明显的点目标特征，通过对点目标的检测与判别，可对飞机目标进行粗略的分类，识别和定位;此外，由于SAR图像中飞机目标(子部件)与背景具有较大的后向散射系数差别，而在灰度突变处会形成图像的边界点，因此SAR图像中飞机目标容易形成边界线性目标，具有较强的边缘信息。

(2)灰度统计特征：SAR图像中灰度的变化取决于目标物的后向散射截面，在成像条件相同的情况下，目标物的后向散射载面取决于目标的结构与材质等信息。因为SAR图像中飞机目标与其周围背景具有明显的结构与材质上的差异，因此其灰度振幅与统计特征都具有较大差异，可以通过对背景杂波的建模以及目标灰度分布的统计建模实现对SAR图像中飞机日标的提取。

(3)纹理特征：纹理是指图像某一个区域的粗糙度或一致性，其取决于灰度的相对变化，而不是灰度的绝对值。一个图像的纹理随着雷达系统的波长、分辨率和入射角而变化，也会随着目标的组成成分和它的背景特征的排列状态而变化。不同类型的飞机目标之间的差异，往往不在于灰度大小，而在于它们的纹理差别。因此如何定义和计算目标局部纹理特征，对于虚警目标的鉴别以及不同型号飞机目标的分类是十分重要的。

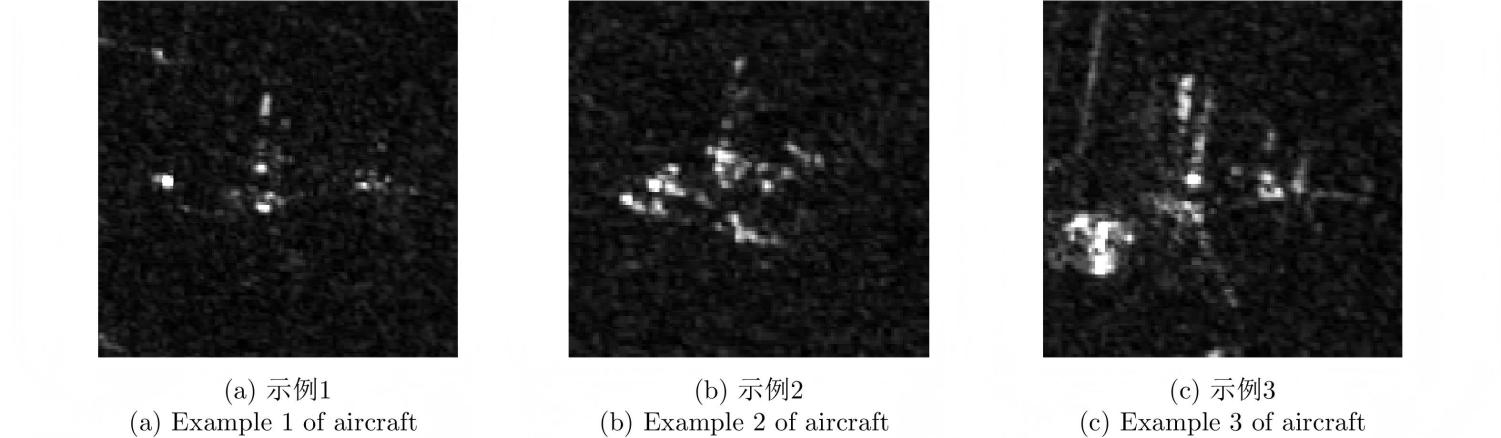

SAR图像中飞机目标示例

（二）应用场景

民用航空领域：SAR技术为机场地面管理提供了全新工具。大型机场停机坪飞机密集停放，传统监视手段难以快速准确地统计飞机数量和位置。SAR图像结合自动目标检测算法，能够实现机场飞机的实时清点与监控，大大提高地面运营效率。

国防安全领域：SAR飞机检测具有更为重要的意义。军用机场的飞机部署动态是评估军事意图的重要指标。通过对敌对方机场的定期SAR成像和自动变化检测，能够及时发现战机调动、部署变化等情况，为情报分析提供关键信息。

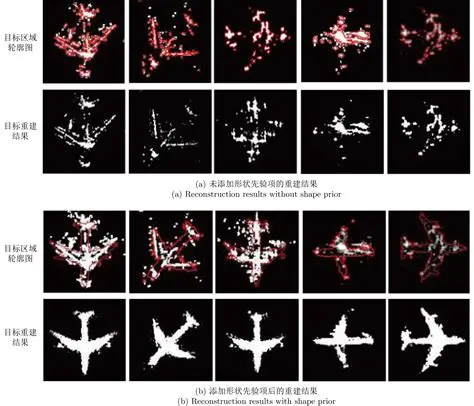

飞机目标检测SAR图像

三、结语

SAR技术应用于飞机目标检测具有不可替代的关键作用，在飞机目标检测中的强大能力与独特价值。要充分发挥这一技术的潜力，离不开专业的SAR数据处理算法、工程化系统以及对复杂飞机整体信息的深刻理解。我司作为国内专注于合成孔径雷达（SAR）技术研发与应用的高科技企业。公司在星载/机载SAR数据处理、飞机目标检测、目标特性识别等领域拥有深厚的技术积累和丰富的项目经验，致力于为客户提供从SAR数据获取、处理、分析到应用的端到端解决方案。
