形变监测

一、InSAR 技术概述

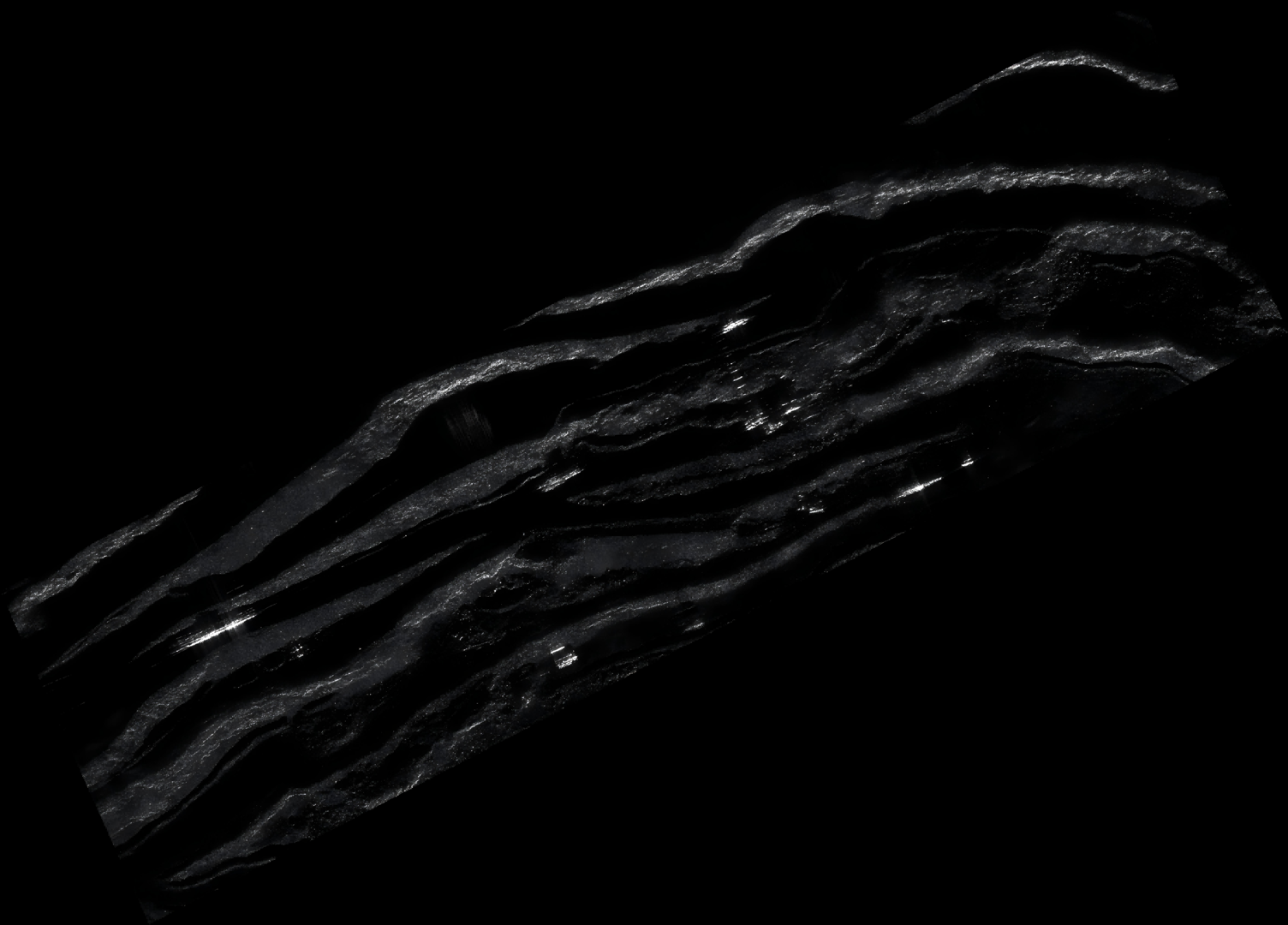

干涉合成孔径雷达（InSAR）技术是基于合成孔径雷达（SAR）多幅同区域干涉图像，结合信号处理与大地测量原理，实现地表三维形变场与地形信息高精度反演的空间对地观测技术。其核心优势在于大范围覆盖、高空间分辨率、全天候全天时观测，突破了传统地面监测手段（如GPS、水准测量）在覆盖范围与效率上的局限，形变监测精度可达毫米至厘米级。

InSAR技术历经从差分干涉（D-InSAR）到多时态干涉（MT-InSAR，含PS-InSAR、SBAS-InSAR等）的迭代，逐步解决失相干、大气误差、地形残差等问题，已广泛应用于城市、矿山、地震、火山、冰川、冻土、滑坡及基础设施等领域，为地质灾害防治、生态保护、工程安全评估提供关键数据支撑。

二、核心应用领域及监测要点

（一）城市沉降监测

城市沉降是城市化进程中因自然或人为因素导致的地表垂直向下位移，长期会破坏地下管线、建筑与道路，威胁城市安全。

1. 沉降主要成因

核心为人为因素主导，其中抽取地下水是首要原因：上海、北京等大城市因人口与工业发展超量开采地下水，导致地下含水层压缩，引发地表沉降——上海20世纪末部分区域年沉降超100mm，北京平原区形成多个沉降漏斗，累计沉降超2m；此外，软土分布区（如长三角、珠三角）的天然土层固结也会引发缓慢沉降，但速率远低于人为因素导致的沉降。

2. 监测核心挑战

•相位解缠困难：高分辨率SAR影像中，城市高楼密集导致干涉条纹叠加、断裂，直接影响相位解缠精度，造成形变结果失真；

•DEM残差干扰：外部数字高程模型（DEM）分辨率低（如SRTM 30m DEM），无法表征城市微地形，残留地形相位干扰沉降信号提取，城郊结合部影响更显著；

•线性假设不适用：MT-InSAR技术默认PS/DS点形变为线性（速率恒定），但城市中地下水回灌、工程施工会导致沉降呈非线性（如短期加速、回弹），易引发形变信息误判。

（二）矿山形变监测

矿山开采改变地下岩体结构，引发地表下沉、开裂等“采空区沉陷”，威胁生产安全并破坏生态，InSAR技术聚焦“形变监测-趋势预测”双核心。

1. 核心监测内容

•矿区地表三维形变监测：通过多轨道SAR数据（升轨/降轨、不同入射角）融合，结合GPS校准，反演东向、北向、垂直向三维形变场，定位采空区沉陷中心、边界与位移梯度，支撑采空区稳定性评估；

•形变趋势预测：基于1-3年MT-InSAR监测数据，结合煤层埋深、岩性、开采进度，通过灰色预测（GM (1,1)）、BP神经网络等模型，预测未来数月至数年形变趋势，提前识别高风险区域。

2. 主要技术挑战

失相干问题突出：矿区形变“范围小（数至数十平方公里）、梯度大（单日厘米级）”，远超InSAR相位缠绕阈值，导致采空区边界、裂缝区域相干性骤降，甚至接近零，无法获取有效相位；

应用场景局限：当前技术侧重“监测与预测”，对矿区沉降机理（如岩体应力变化、充填效果关联）分析及生态修复（土地复垦、植被恢复）的支撑不足，数据未与生态信息深度融合。

（三）地震形变监测

地震形变分同震（地震发生时）、震后（应力重新分布）、震间（应力积累）三类，InSAR 技术为地震机理研究与风险评估提供关键数据。

1. 核心监测内容

•同震形变监测：同震形变量级大（可达米级，如汶川地震、日本东北地震），InSAR可快速获取视线向（LOS向）形变场，识别断层走向、破裂长度，但受侧视成像限制，无法直接反演三维形变，需多轨道或GPS融合；且近场大形变易导致失相干，影响断层参数精度；

•震后/震间形变监测：二者量级小（毫米级/年），需MT-InSAR技术抑制时间失相干（植被季节性变化）与大气误差，目前已应用于美国San Andreas断裂带、土耳其North Anatolian断裂带、中国海源断裂带与鲜水河断裂带，支撑地震周期分析。

2. 技术优化方向

需通过多源数据融合（InSAR+GPS +光学遥感）提升三维形变精度，同时采用高分辨率SAR数据（哨兵-1A/B 3m、TerraSAR-X 1m）减少近场失相干影响。

（四）火山活动监测

火山地表形变（隆起/沉降）是喷发前兆，InSAR 技术聚焦“早期预警-机理分析”，支撑火山风险防控。

1. 核心监测目标

•喷发早期预警：通过高频次SAR数据（如哨兵-1 12天重访）捕捉地下岩浆囊充液导致的地表隆起（厘米至米级），提前数周至数月识别喷发风险（如2018年夏威夷基拉韦厄火山喷发预警）；

•岩浆囊参数反演：结合InSAR形变场与Mogi模型等物理模型，反演岩浆囊位置、深度、体积变化率，判断火山活动强度；

•地形影响校正：火山区域（锥、熔岩流台地）地形复杂，需高分辨率DEM（如ALOS World 3D 12.5m DEM）校正几何畸变，减少视线向与形变方向夹角带来的误差。

2. 应用局限

火山灰、水汽会降低SAR影像相干性，喷发活跃期难获有效数据；偏远火山（南极、太平洋岛屿）SAR 数据覆盖频次低（30天重复周期），无法满足高频监测需求。

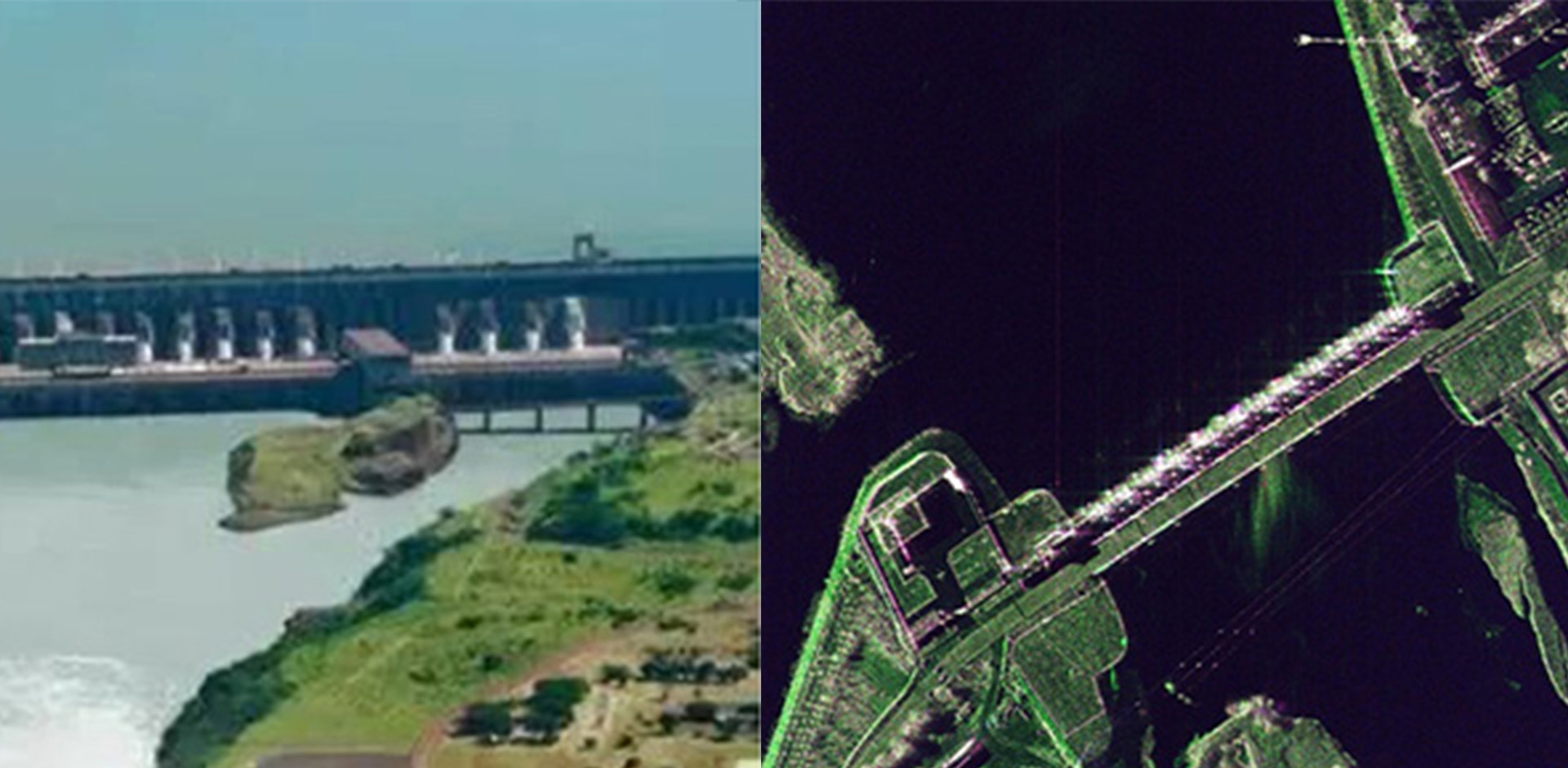

（五）基础设施形变监测

基础设施（桥梁、隧道、高速公路、输电塔、尾矿坝）受周边地表形变影响，地基稳定性受损会引发结构坍塌，InSAR 需兼顾“大范围-高分辨率”监测需求。

1. 监测对象与需求

•线性设施（桥梁、高速）：监测沿线路沉降与横向位移，重点关注桥墩、路基；

•点状设施（输电塔）：监测塔基垂直沉降与倾斜；

•面状设施（尾矿坝）：监测坝体整体沉降、位移与裂缝，预防溃决。

2. 主要技术挑战

传统SAR传感器天线面积小，分辨率低（如早期ENVISAT 25m），无法满足基础设施局部精细化监测；且单轨道覆盖范围有限，大范围监测需拼接影像，增加误差累积风险；此外，设施周边植被、水体会降低相干性，金属结构易产生虚假相位，干扰形变识别。

（六）冰川运动监测

冰川是气候变化“指示器”，其运动与物质平衡反映区域气候状态，InSAR因“穿透冰雪、全天候”优势，弥补光学遥感（受云雾、冰雪覆盖影响）不足。

1. 核心监测内容

•冰川边界提取：冰川表面冰雪流动性导致SAR相干性低，与外围裸岩、植被的高相干性形成差异，精准划分冰舌、冰斗范围，适用于高海拔多云雾区域（如喜马拉雅冰川）；

•冰川流速监测：通过 D-InSAR 技术计算间隔数天至数月的相位变化，反演LOS向流速，结合多轨道融合获取二维平面流速（精度：极地米级/年、阿尔卑斯山厘米级/天）；

•冰川厚度变化监测：基于5-10年InSAR高程数据（结合DEM差分）计算厚度变化率，利用不同波长 SAR（L/C波段）对比反演表层冰雪厚度，支撑物质平衡研究。

2. 技术特点

优势为不受冰雪光学对比度限制，可穿透干雪（数米深度）；局限是湿雪吸收SAR信号，夏季消融期监测精度下降；大流速冰川（超1km/年）易相位缠绕，需高重访率数据优化解缠。

（七）冻土过程监测

冻土（温度＜0℃含冰岩土）广泛分布于高纬度（北极、西伯利亚）与高海拔（青藏高原）地区，气候变暖和人类活动（油气开采、道路建设）导致其退化，引发生态与工程问题。

1. 冻土退化影响

•生态层面：冻土融化导致土壤松散，引发水土流失（如青藏高原沟谷侵蚀），破坏高寒草甸、针叶林，导致草场退化与荒漠化；

•工程层面：冻土区基础设施（青藏铁路、中俄原油管道）依赖冻土稳定性，冻融导致地基沉降、不均匀变形，引发道路开裂、管道破裂。

2. InSAR 监测特点

冻土形变呈“季节性-缓慢性”：冬季冻结隆起、夏季融化沉降，年幅度厘米级。MT-InSAR技术（如PS-InSAR）通过1-3年数据提取季节性形变与长期退化趋势，识别退化热点区域（工程沿线、气候变暖显著区），目前已应用于青藏高原、北极等区域，但夏季植被（高寒草甸）会导致时间失相干，需优化PS点提取算法。

（八）滑坡监测

滑坡是岩土体沿软弱面下滑的突发性灾害，破坏力大，InSAR技术用于隐患点排查与动态监测，但受技术适配性与环境干扰限制。

1.核心技术局限

•MT-InSAR适配性不足：现有技术基于地面沉降发展，默认线性形变，而滑坡呈非线性（前期毫米级/月蠕动、后期厘米级/天加速），线性模型无法捕捉加速阶段，易错过预警窗口；且滑坡体为松散岩土，难提取足量PS/DS点，数据覆盖率低；

•地形与植被干扰：滑坡多发生于山区，SAR影像叠掩、阴影导致部分区域无有效相位；山区植被茂密（尤其雨季）引发时间失相干，严重时无法获取监测结果。

2.优化方向

需发展非线性形变 MT-InSAR算法（如卡尔曼滤波动态模型），融合LiDAR（校正地形）、光学遥感（辅助边界识别），并采用高分辨率、高重访率 SAR 数据（哨兵-1A/B、高分三号）提升小范围高风险滑坡监测精度。

三、InSAR形变监测技术发展趋势

针对当前技术瓶颈，未来将向“高精度、广覆盖、智能化、多场景” 方向突破：

（一）高分辨率高重访率卫星应用

欧洲哨兵-1星座（6天重访）、中国高分三号（1m分辨率）、美国NISAR（L/C双波段，12天重访）等卫星，将解决“大范围与精细化兼顾”“高梯度形变失相干”问题，支撑小型滑坡、局部矿山沉陷等小尺度灾害监测。

（二）多源数据融合深化

InSAR将与GPS（校准三维形变）、LiDAR（校正地形畸变）、光学遥感（辅助相干性分析）、地质/气象数据（量化构造/气候对形变的影响）深度融合，提升监测精度与机理解释能力。

（三）智能化数据处理

借助AI算法（CNN、RNN）实现高相干散射体自动筛选、相位解缠自动化，缩短处理周期（从数天至数小时）；构建形变异常AI预警模型，自动识别风险区域并推送预警信息，提升决策效率。

（四）新兴场景拓展

向海平面上升监测（区分绝对海平面上升与地表沉降）、农业水资源监测（反演土壤含水量）、碳中和监测（辅助生态碳汇评估）等领域延伸，扩大技术应用价值。

四、总结

InSAR 形变监测技术已在八大领域实现广泛应用，为地质灾害防治、生态保护、工程安全提供不可替代的高精度支撑，但仍面临失相干、相位解缠、模型适配性等挑战。随着高分辨率卫星、多源融合、智能化技术的发展，InSAR 将进一步突破瓶颈，在智慧防灾、生态文明建设、重大工程安全等领域发挥更大作用，为应对全球环境变化与灾害风险提供关键技术保障。
